DV/TS 이음관

배수용 이음관 (DV / DTS(배))

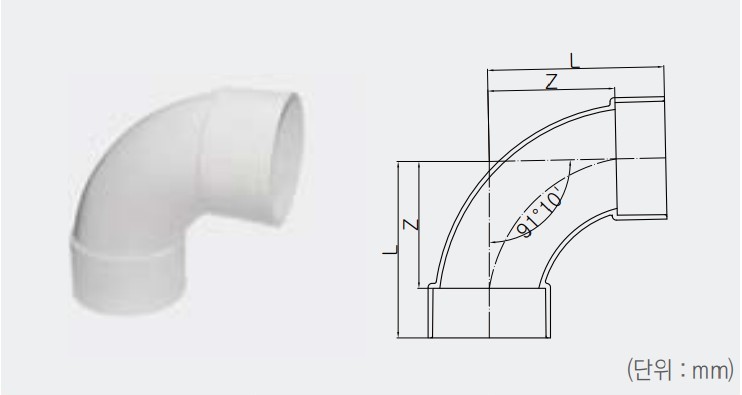

■ DV-90L(DL / 90도엘보)

호칭	Z	L
35	24	44
40	27	49
50	33	58
65	42	77
75	48	88
100	62	112
125	75	140
150	88	168
200*	120	235
250*	140	270
300*	160	310

확대

1Z의 허용범위는 ±2mm입니다
2* 표시는 KS M 3410 규격에 준해 생산됩니다.

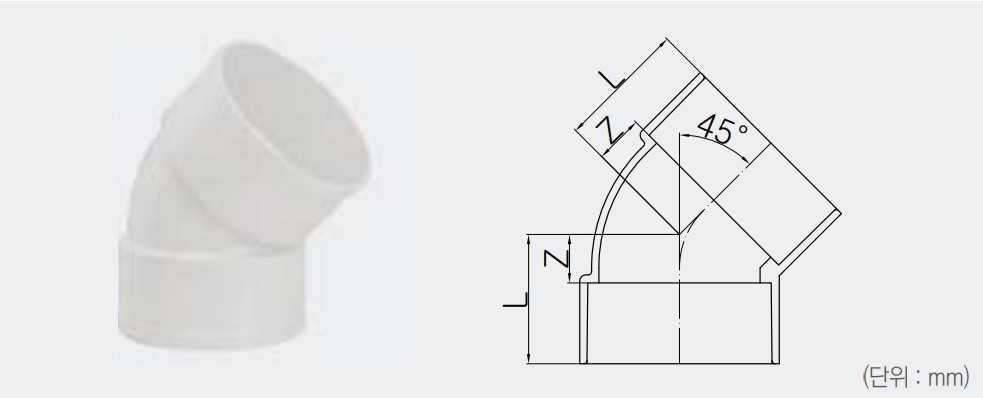

■ DV-45L(45도엘보)

호칭	Z	L
35	13	33
40	14	36
50	18	43
65	22	57
75	25	65
100	30	80
125	38	103
150	44	124
200*	55	171
250*	68	198
300*	73	223

확대

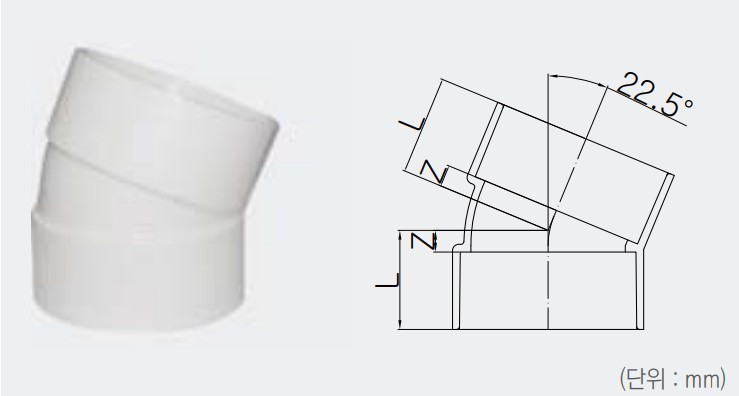

■ DV-22.25L(22.5도엘보)

호칭	Z	L
75	10	50
100	14	64
150	18	98

확대

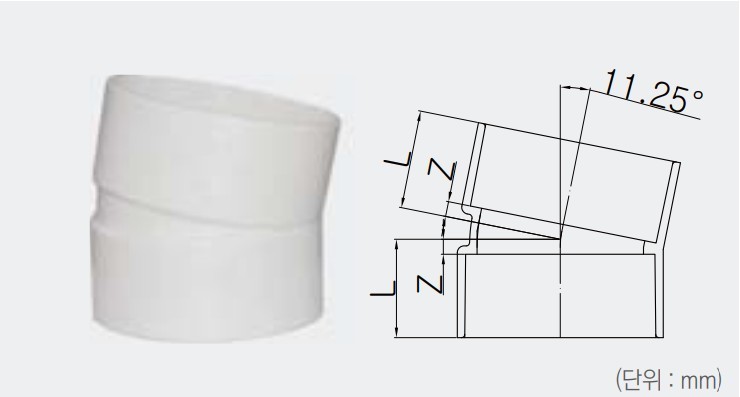

■ DV-11.25L(11.25도엘보)

호칭	Z	L
100	9	59
150	10	90

확대

■ DV-LL(90도장엘보/장곡관)

호칭	Z	L
75	100	140
100	128	178
150	170	250
200	196	311

확대

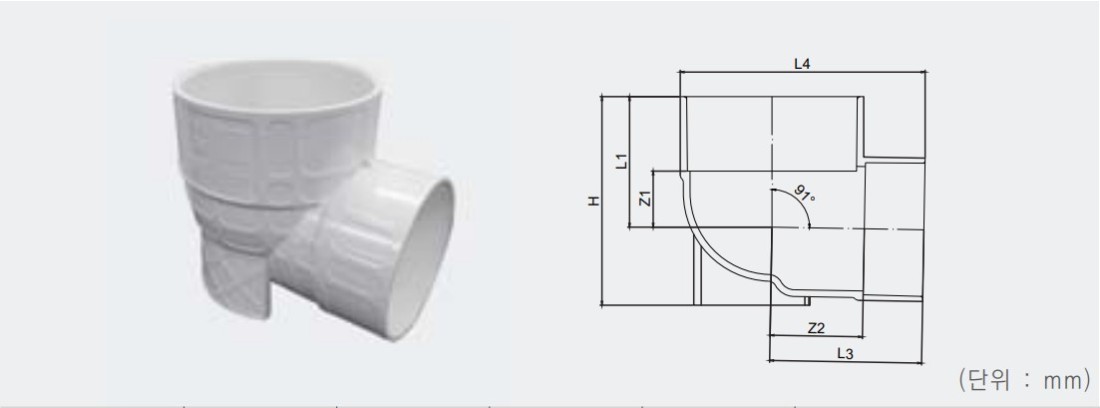

■ DV-DL WC(양변기엘보 / PVC이경엘보)

호칭	Z1	Z2	L1	L2	L3	H
100x75	37.6	62	87.6	102	164.4	140

확대

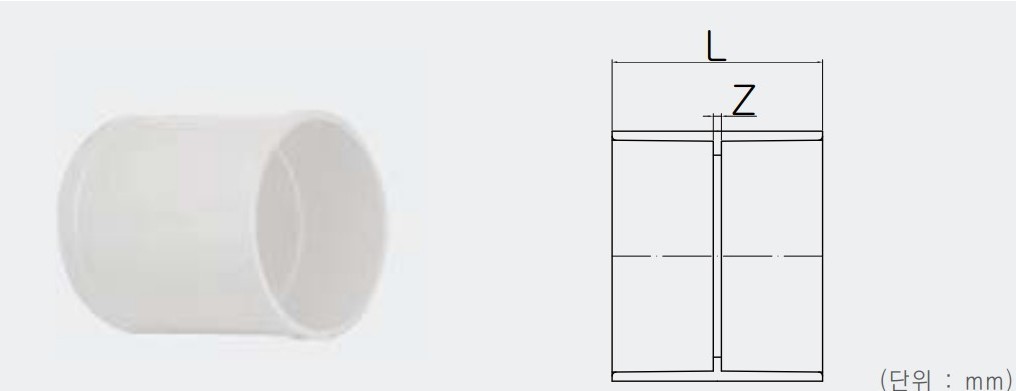

■ DV-DS(소켓)

호칭	Z	L
40	3	47
50	3	53
65	3	73
75	4	84
100	4	104
125	4	134
150	4	164
200*	5	215
250*	7	269
300*	10	310
400*	18	418

확대

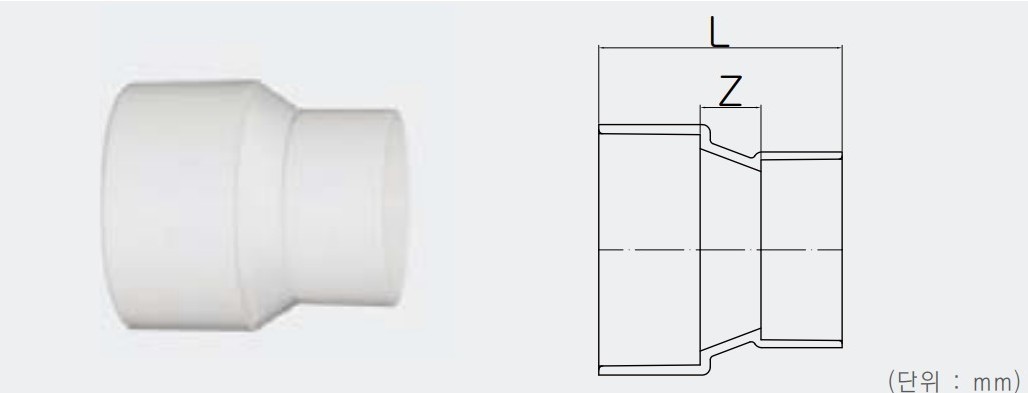

■ DV-IN(이경소켓/레듀샤)

호칭	Z	L
50 x 35*	20	65
50 x 40	20	67
65 x 50	20	80
75 x 50	25	90
75 x 65	25	100
100 x 50	30	105
100 x 65	30	115
100 x 75	30	120
125 x 100	35	150
150 x 100	40	170
150 x 125	40	185
200 x 100*	50	213
200 x 150*	50	240
250 x 200*	50	300
300 x 200*	50	320

확대

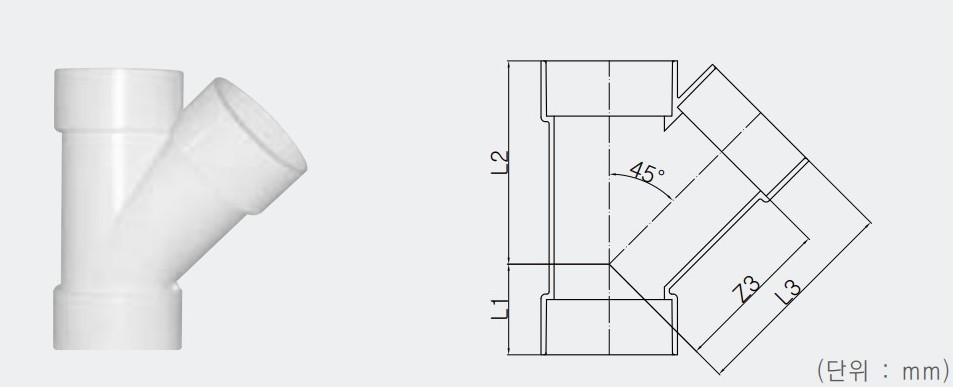

■ DV-Y(와이관)

호칭	Z3	L1	L2	L3
50	78	45	97	103
75	115	66	146	155
100	144	82	184	194
125	175	103	237	240
150	210	124	284	290
50 x 35*	67	29	85	87
50 x 40	75	33	87	97
75 x 50	98	43	126	123
75 x 65	106	54	138	141
100 x 50	118	42	148	143
100 x 65	125	53	160	160
100 x 75	132	69	168	172
125 x 100	171	84	215	221

확대

■ DV-LT(와이티관)

■ DV-DT(정티관)

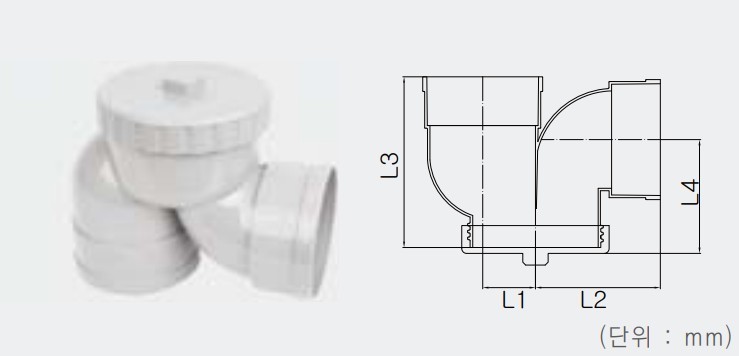

■ DV-PT(P트랩)

호칭	L1	L2	L3	L4
50	28.0	69.5	111	77
65	35.8	100.0	150.5	109
75	42.0	108.0	146	97.5
100	54.0	128.0	181	117

확대

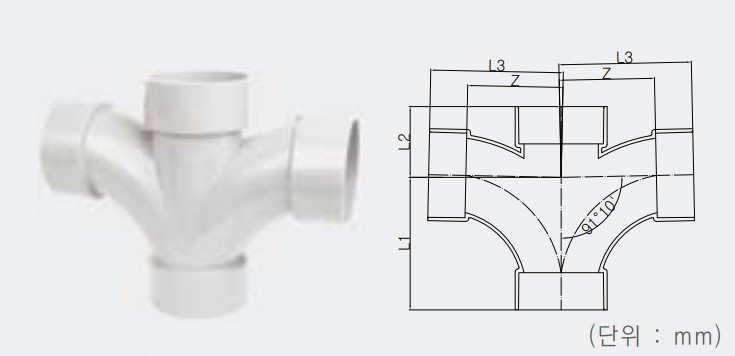

■ DV-WLT(YTC관)

호칭	Z	L1	L2	L3
50*	66	91	51	91
75	100	140	78	140
100	128	178	95	178
75 x 50*	79	106	69	104
100 x 50	90	116	82	115
100 x 75	110	150	90	150
125 x 100	140	193	117	190

확대

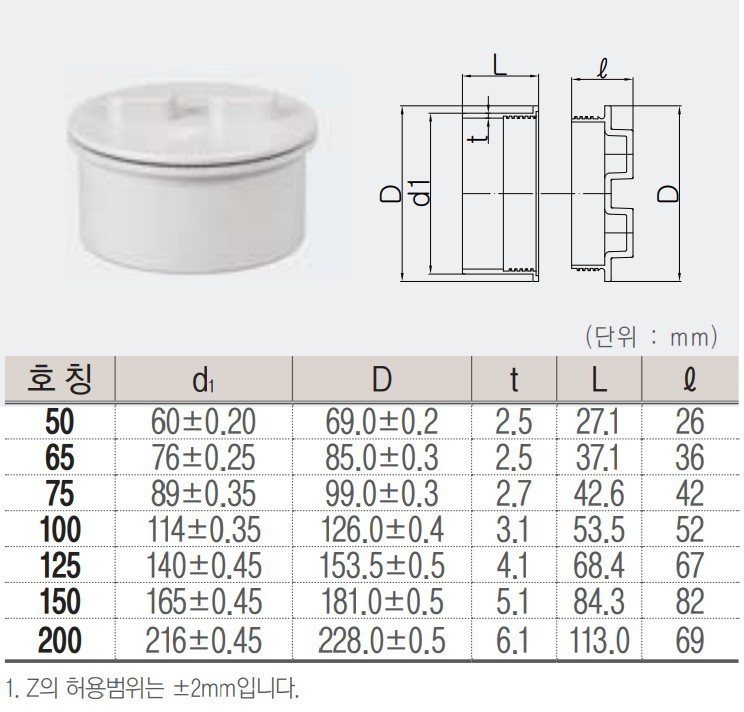

■ DV-CO(소재구)

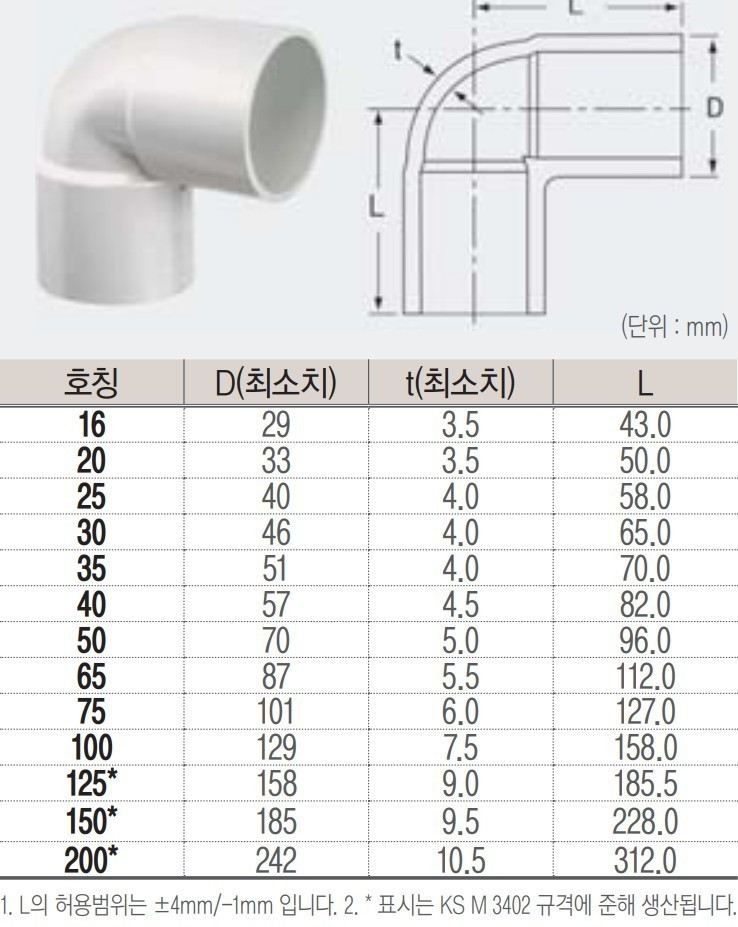

■ TS-ELBOW(90엘보)

■ TS-45ELBOW(45엘보)

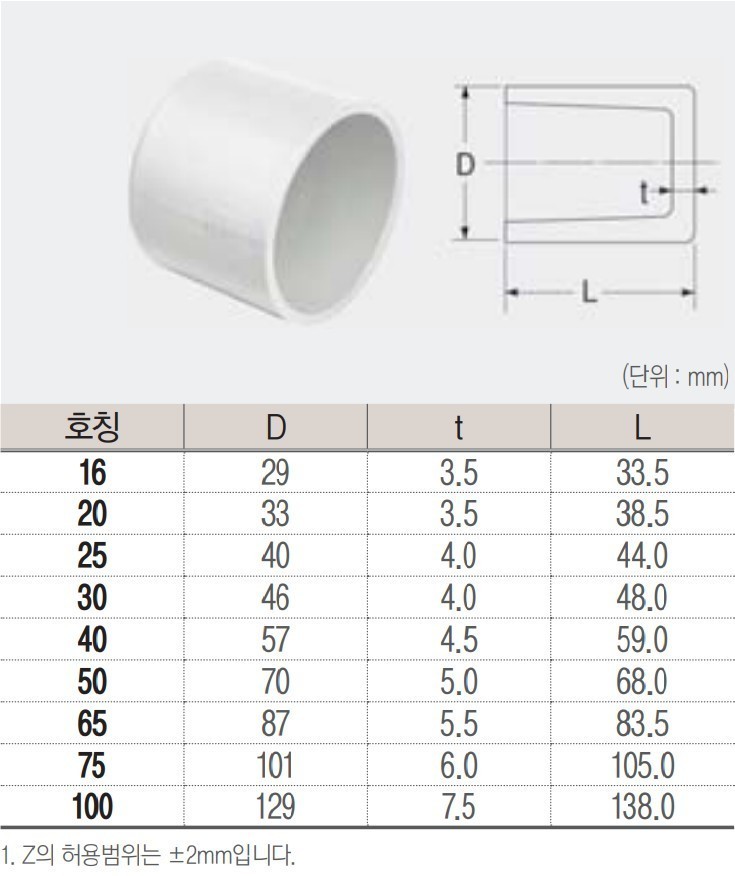

■ TS-CAP(캡)

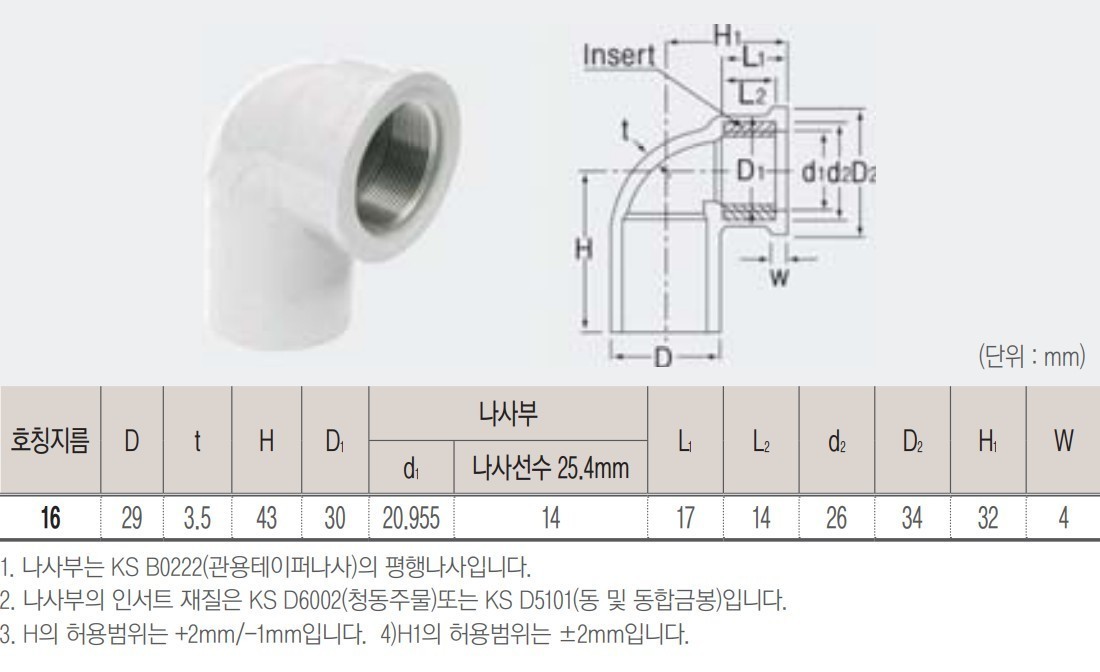

■ TS-FE(급수전엘보)

■ TS-FS(급수전소켓)

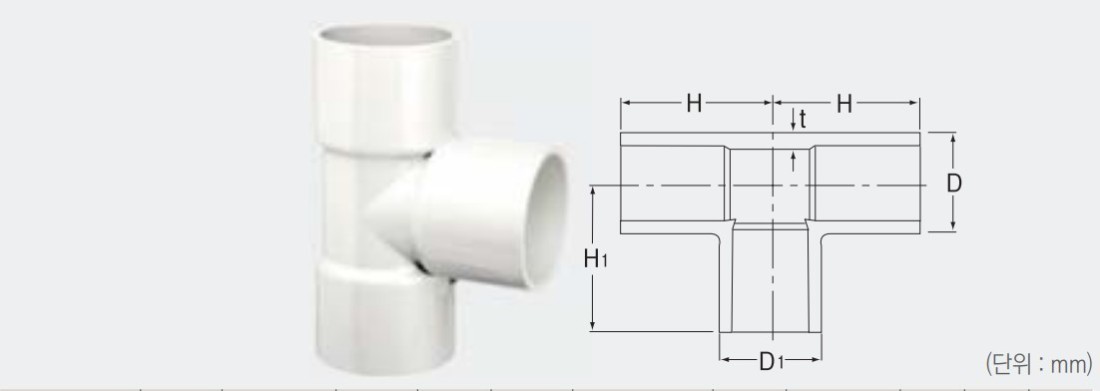

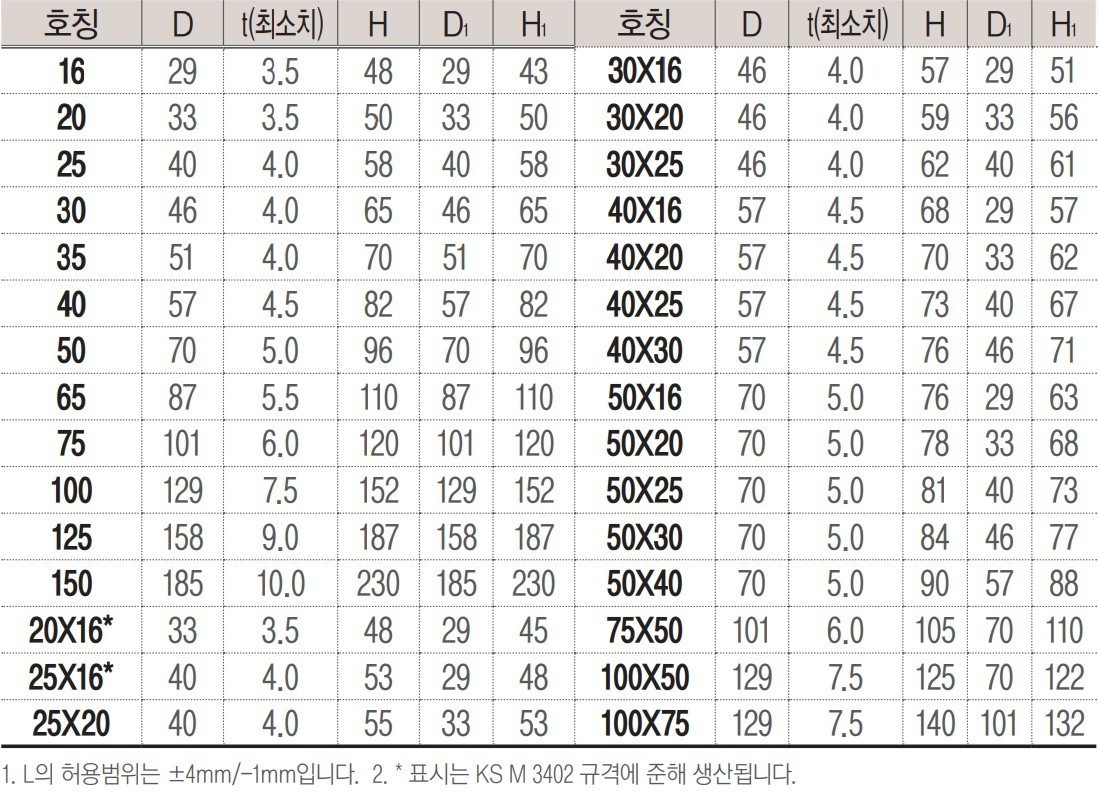

■ TS-TEE(티)

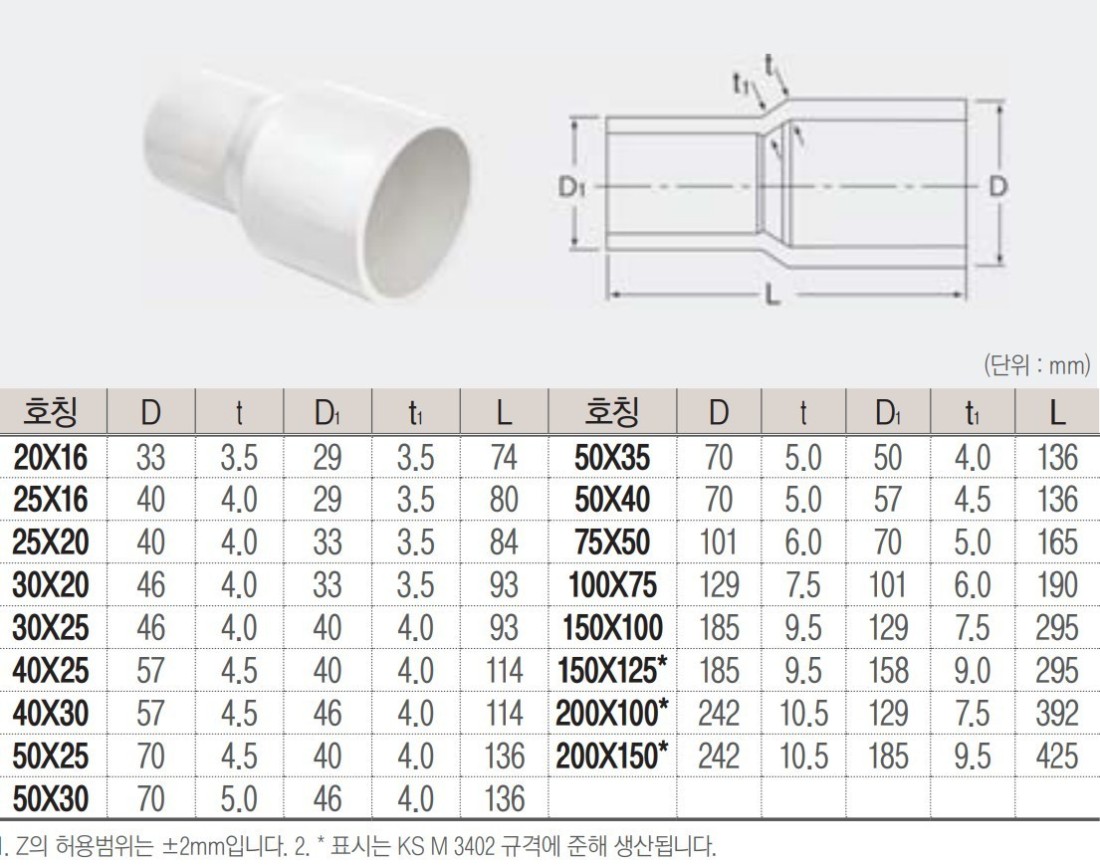

■ TS-REDUCER(이경소켓)

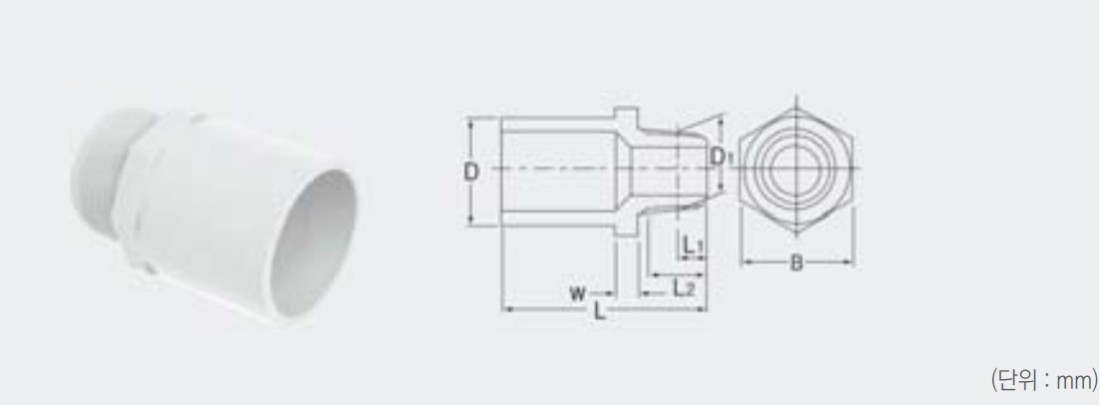

■ TS-VS(발브소켓)

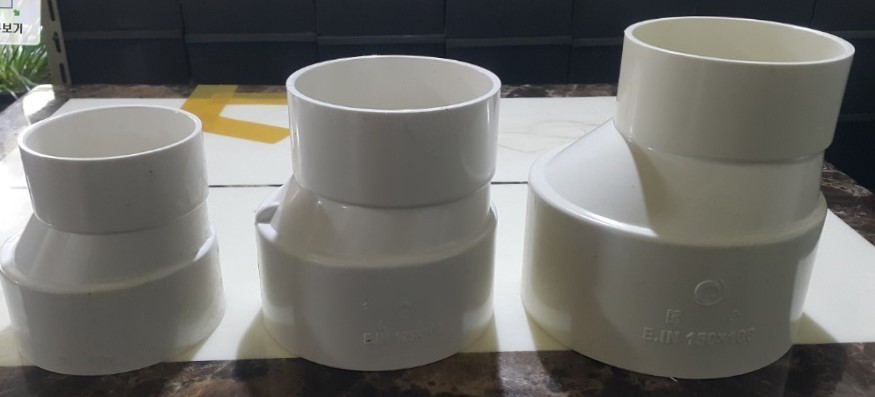

PVC 편심레듀샤

규격	마대수량(EA)
100 x 75	100
125 x 100	45
150 x 100	40

확대
